Większość użytkowników sieci komputerowych korzysta z niego na co dzień, nawet nie zdając sobie z tego sprawy. Złącze RJ 45 to standardowy interfejs używany do podłączania kabli sieciowych Ethernet w domach, biurach i centrach danych. Bez niego trudno byłoby zapewnić stabilną transmisję danych. W artykule wyjaśniamy, czym dokładnie jest złącze RJ 45, jak wygląda jego budowa, w jakich standardach występuje i dlaczego jego poprawny montaż ma tak duże znaczenie dla jakości połączenia. Jak uniknąć błędów przy zaciskaniu wtyku RJ45? O tym poniżej.

Czym jest złącze RJ 45?

Złącze RJ 45 (Registered Jack 45) to ośmiostykowe złącze modułowe używane w przewodach sieciowych typu Ethernet. Standard ten został opracowany w celu przesyłu danych na krótkie i średnie odległości przy wykorzystaniu miedzianych przewodów skrętkowych. Występuje zarówno w formie wtyczki (męskiej), jak i gniazda (żeńskiego). Najczęściej stosowane jest w połączeniach kategorii 5e, 6, 6a lub wyższych, które umożliwiają transmisję z prędkością od 100 Mb/s do nawet 10 Gb/s.

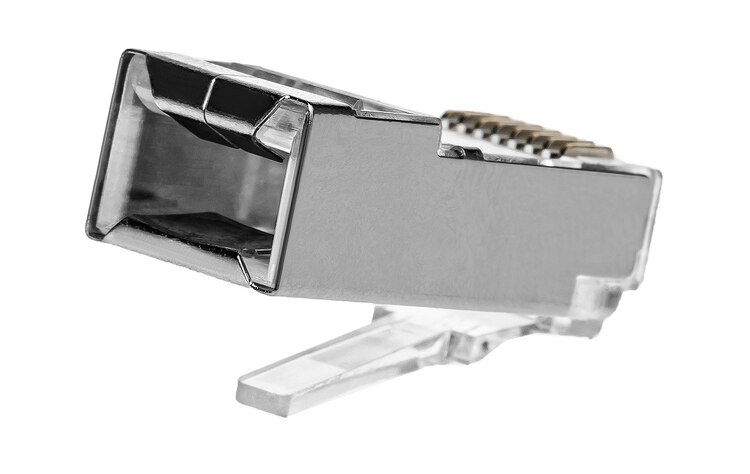

Budowa i działanie wtyku RJ45

Każdy wtyk RJ45 (odwiedź sklep internetowy) zbudowany jest z:

• obudowy z tworzywa sztucznego,
• ośmiu styków metalowych (pinów),
• zatrzasku mechanicznego umożliwiającego stabilne połączenie,
• kanałów prowadzących dla przewodów kabla skrętkowego.

Po podłączeniu do gniazda stykowe przewodzą sygnał z odpowiednich żył kabla, umożliwiając transmisję danych w technologii Ethernet.

Typy złączy RJ 45

W praktyce możemy spotkać różne warianty złączy RJ 45, w zależności od środowiska ich zastosowania:

• UTP (Unshielded Twisted Pair): nieekranowane, stosowane w pomieszczeniach o niskim poziomie zakłóceń elektromagnetycznych.
• STP/FTP (Shielded/Foil Twisted Pair): ekranowane, przeznaczone do bardziej wymagających środowisk (np. hale produkcyjne, serwerownie).
• Złącza keystone: moduły montowane w patch panelach lub gniazdach ściennych.
• Wtyki bezzaciskowe: umożliwiają szybkie podłączenie kabla bez użycia narzędzi.

Standardy połączeń – T568A i T568B

Do prawidłowego zakończenia kabla sieciowego przy użyciu złącza RJ 45 stosuje się dwa główne standardy:

• T568A – częściej używany w starszych instalacjach i w niektórych systemach rządowych,
• T568B – najczęściej spotykany w komercyjnych i domowych instalacjach Ethernet.

Ważne jest, aby ten sam standard zastosować po obu stronach kabla, jeśli ma on pełnić funkcję połączenia prostego. W przypadku kabla krosowego (np. do bezpośredniego połączenia dwóch komputerów) standardy muszą być różne na każdym końcu.

Jak poprawnie zarobić wtyczkę RJ45?

Montaż wtyczki RJ45 wymaga precyzji. Poniżej krótki opis najważniejszych kroków:

1. Usuń zewnętrzną izolację przewodu na długości około 2,5 cm.
2. Rozdziel pary przewodów i ułóż je zgodnie z wybranym standardem.
3. Skróć przewody na równej długości i wsuń je do wtyku.
4. Użyj zaciskarki, aby dokładnie dociśnięto styki i unieruchomiono przewody.
5. Sprawdź poprawność połączenia testerem sieciowym.

Najczęstsze problemy związane ze złączem RJ 45

Nieprawidłowy montaż lub uszkodzenia fizyczne mogą prowadzić do:

• braku połączenia sieciowego,
• nieregularnych spadków prędkości,
• zakłóceń w transmisji danych,
• utraty pakietów lub błędów CRC.

Typowym błędem jest także pomylenie kolejności żył lub zbyt duża długość rozdzielonych par przewodów, co negatywnie wpływa na parametry transmisji.

Zastosowanie złącza RJ 45 w praktyce

Złącze RJ 45 znajduje zastosowanie w:

• sieciach komputerowych LAN i WAN,
• urządzeniach PoE (Power over Ethernet),
• telewizji przemysłowej IP,
• sieciach VoIP,
• systemach automatyki budynkowej.

Dzięki prostocie i uniwersalności, standard RJ45 pozostaje dominującym rozwiązaniem w przewodowych połączeniach sieciowych.

Dlaczego jakość złącza ma znaczenie?

Wydajność całej sieci może być ograniczona przez słabe połączenie fizyczne. Używanie niskiej jakości wtyków, nieodpowiednich narzędzi lub pomijanie testów kabli często skutkuje nieoczywistymi, trudnymi do zdiagnozowania problemami. Dlatego warto zwracać uwagę nie tylko na router czy przełącznik, ale również na każdy element infrastruktury – łącznie ze złączem RJ 45. Profesjonalne wykonanie połączenia wpływa bezpośrednio na niezawodność i przepustowość całej sieci. W środowiskach, gdzie każda sekunda ma znaczenie – np. w monitoringu wizyjnym, handlu elektronicznym czy transmisji strumieniowej – odpowiednie zakończenie kabla może decydować o jakości usług.
